CMU DLSys Course Homework 1: Implementation and Reflection (Part1)

Jan. 08, 2025 - Jan. 10, 2025 · Qiyao Wang · Topic #MLSys

本周看完了课程的 Lecture 3/4/5，这几节课程是对自动求导（Automatic Differentiation）的讲解，其中反向传播、计算图是重点。本文针对 Homework 1 进行实践与思考，其中 Part 1 中包含了 needle 的基本信息和 Question 1 和 Question 2 的内容。

Introduction of Homework 1

通过 Homework 1 自己实践构建一个 needle（Necessary Elements of Deep Learning） 库，其中本文最关键的是自动求导框架的构建，并在 Homework 0 中的双层神经网络上进行应用。

本文对于 needle 的构建是建立在 numpy 库和 CPU 基础上的，后续的作业也会实现相应的底层多维数组以及应用到 GPU 节点上。

Homework 1 的 needle 库包含两个重要的文件，即 autograd.py 和 ops_mathematic.py，其中前者定义了计算图框架以及自动求导框架，后者包含在计算图中会用到的运算符（compute function），及运算符对应的求导函数（gradient function）。

Basic Concept of Needle

本文中应用 needle 库中最重要的几个类包括张量 Tensor 和其继承的父类 Value，以及对应的张量运算符 TensorOp 和其继承的父类 Op。下面对这几个类进行详细解释

• Value (the most abstract class)

  Value 类是抽象程度最高的类，其实例化的每一个对象都作为计算图中的一个节点（甚至可直接认为其对象代表一个计算图，因为可通过节点进行轨迹追溯）。其中包含四个重要的部分：op: Optional[Op]，该语句定义了节点 Value 所链接的其他节点进行的操作，如假设 $v_3=v_1+v_2$，则 op 中存储的是 ops_mathematic.py 中定义的 “+”（EWiseAdd 逐元素加法），其中 Optional 代表 op 的数据类型要么是 Op Class，要么是 None；inputs: List["Value"]，其中包含了计算图中与当前节点相关的节点，在 $v_3=v_1+v_2$ 的例子中，$v_3$ 的 inputs 则为 $[v_1,v_2]$，通过 op 和 inputs 可以有效地获得对应计算图的完整轨迹；cached_data: NDArray，则是该节点存储的具体的值，在本作业中还是使用 numpy 中的多维数组来简化作业；requires_grad: bool，则是对该节点是否需要求导，当值为 False 时，表示该节点无需求导，无需进行梯度下降的优化。

• Tensor (the subclass of value and the interface with user)

  Tensor 类是 Value 的子类，并且对应一个实际的张量节点（计算图中的一个多维数组），计算图中实际应用 Tensor 类而非 Value 类。

• Op (Operations)

  Op 类用于构建计算图中包含的具体的运算符，每一个运算符需要定义计算的前馈函数 compute() 和该运算符对应的求导过程 gradient()，用于后续的反向传播。

• TensorOp (the subclass of Op)

  TensorOp 类是 Op 的子类，它继承了 Op 中的所有操作符，并且能够返回 Tensor 类型的结果。

在实际运行 needle 库时，需要使用的是 Tensor 类，而 TensorOp 等类都内置于 Tensor 中，以 $c = a + b$ 为例

import needle as ndl
a = ndl.Tensor([1], dtype="float32")
b = ndl.Tensor([2], dtype="float32")
c = a + b # c: Tensor([3], dtype="float32")

上述代码的实际运算过程如下：

1. Tensor.__add__ 调用 Tensor 类中的 "__add__" 方法，由于运算符两侧均为 Tensor，则实际运行的是 Op 中的逐元素加法 EWiseAdd()；
2. TensorOp.__call__；
3. Tensor.make_from_op(op: Op, inputs: List["Value"]) 首先为 c 实例化了一个新的 Tensor 对象，而非在 a/b 上进行修改，将对应的运算符和参与运算的节点传入新创建的对象 c 中进行初始化，其中需要对 LAZY_MODE 进行判断，最终返回新的 Tensor 对象 c；
4. 在返回之前，经过了 Value.realize_cached_data() 或 Tensor.detach() 的计算，二者区别（及 LAZY_MODE）将在后面详细说明；
5. 进入 Op 类的前馈计算函数中 EWiseAdd.compute 才能得到第 3 步中返回的新 Tensor 对象 c。

LAZY_MODE and Detach Function

如下方的代码块所示，为 Value 类中的成员函数 make_from_op()，其中包含了这两个元素

@classmethod
def make_from_op(cls, op: Op, inputs: List["Value"]):
  value = cls.__new__(cls) # create a new object of Value Class
  value._init(op, inputs) # initialize object
  if not LAZY_MODE:
    if not value.requires_grad:
      return value.detach()
    value.realize_cached_data()
  return value

LAZY_MODE 用来控制计算立即执行还是延迟执行。当设置 ndl.autograd.LAZY_MODE = True 时，运行 $c = a + b$ 时并不会立刻进行 realize_cached_data() 的计算，此时的 c.cached_data is None == True，这样只构建计算图但不进行计算，能够有效地优化内存占用，当需要使用 $c$ 的数值时，可以利用 c.data() 来通过前馈计算图获得该节点的 cache_data 数值。

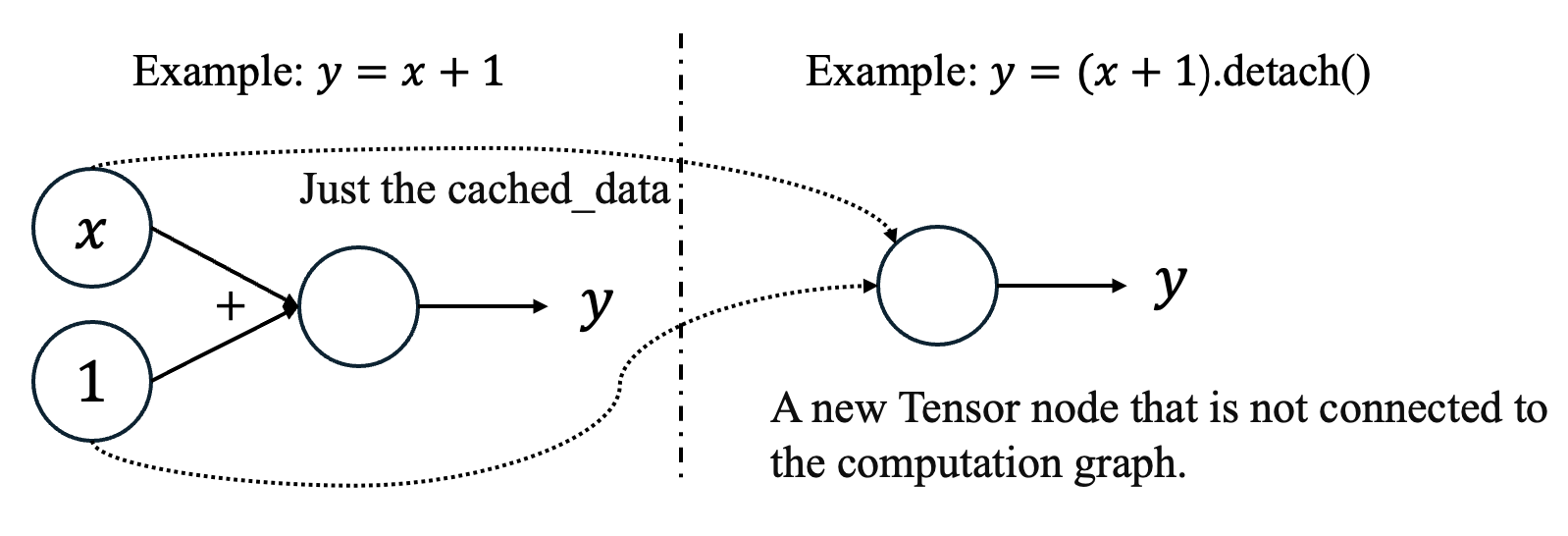

Detach function 用来控制节点是否与计算图链接。如下方的代码所示，虽然看起来简单应该不会占用太多内存，但是由于 Tensor 的计算实质上是对计算图的构建，如图 1 所示，在新节点建立时，背后其实构建了新的计算图，当计算图过多如在迭代中，容易内存/显存溢出。通过 detach 将返回一个新的 Tensor 节点，这个节点孑然一身与其他计算图不相连，即不保留计算图的轨迹。而 detach 是在 requires_grad=False 时才调用的，正因无需计算梯度所以可以只保存为一个单一节点。

for i in range(100):
  sum_loss = sum_loss + x * x

Question 1 & 2: Implementing forward and backward computation

在 needle 中，计算图通过 TensorOp 类下属的各个子类进行实际的张量运算，每一个运算符都具有 compute 成员函数，负责前馈计算，本节的多维数组无需自行构建，而是使用 numpy 的 NDArray 实现，为了后续的移植，以 import numpy as array_api 的形式导入 numpy 包。下面对运算符进行依次实现，在本节的代码中将包含每个运算符类的初始化函数（__init__）、前馈函数（compute）以及求导函数（gradient）。

前馈计算直接按照各运算符的定义执行即可，但每个运算符的求导都较为复杂，需要首先明确的是，该求导的对象是损失函数 loss function $\ell$ 对当前节点 $v_{i+1}$ 的输入节点 $v_i$ 的导数（此处假设 $v_{i+1}$ 仅有一个输入，即 $v_i$，当具有多个输入时，分别计算偏导数即可），$v_{i+1}$ 是其 inputs $v_i$ 在 对应运算符上的函数，即 $v_{i+1}=g(v_{i})$，其中 $\text{out_grad} = \frac{\partial \ell}{\partial v_{i+1}}$，那么导数为

gradient function 会返回的是针对 inputs 中每个节点的偏导数元组。

• PowerScalar：对张量进行乘方运算 $X^n$，例如 $X^2=XX^T$，numpy中提供了相应的乘方接口，直接调用即可

  下面详细推导张量乘方运算的求导函数，假设计算式为 $v_2=v_1^n$，则 loss function 对 $v_2$ 的导数可计算为

  $$ \frac{\partial\ell}{\partial v_1}=\frac{\partial\ell}{\partial v_2}\cdot\frac{\partial v_2}{\partial v_1}=\text{out_grad}\cdot nv_1^{n-1} $$

  class PowerScalar(TensorOp):
    def __init__(self, scalar:int):
      self.scalar = scalar

    def compute(self, a: NDArray) -> NDArray:
      return array_api.power(a, self.scalar)

    def gradient(self, out_grad, node):
      a = node.inputs[0]
      return out_grad * self.scalar * array_api.power(a, self.scalar - 1)


• EWiseDiv：EWise 开头的函数均是逐元素（elementwise）的运算，该函数是对两个张量进行逐元素运算，即 $A \oslash B$

  该函数需要考虑分类讨论三种情况：

  1. 张量 $A$ 和张量 $B$ 的形状（维度）不同，逐元素的运算要求两张量形状相同；
  2. 张量 $B$ 的元素全为 0，虽然在 numpy 中会考虑除 0 的情况，numpy会返回 inf/-inf，符号取决于被除数的符号，在本情况下为 $B$ 的所有元素均为 0；
  3. 正常情况或张量 $B$ 的元素部分为 0，见上一条的解释。

  下面详细推导逐元素除法函数的导函数。由于逐元素，因此可以从单个元素的角度来进行计算，其中会使用类似标量的求导法则，对 $v_3=\frac{v_2}{v_1}$ 如下式所示

  $$ \frac{\partial\ell}{\partial v_1}=\frac{\partial \ell}{\partial v_3}\cdot\frac{\partial v_3}{\partial v_2}=\text{out_grad}\circ(v_2 \circ (-1) \oslash (v_1\circ v_1)) $$ $$ \frac{\partial\ell}{\partial v_2}=\frac{\partial \ell}{\partial v_3}\cdot\frac{\partial v_3}{\partial v_2}=\text{out_grad}\circ(1\oslash v_1) $$

  其中 $v_2$ 为 lhs (left hand side)，$v_1$ 为 rhs (right hand side)，在下面的运算中均为逐元素的计算，如 numpy 中 * 为逐元素，@ 为矩阵乘法，分别返回对 lhs 和 rhs 的偏导数

  class EWiseDiv(TensorOp):
    def compute(self, a, b):
      if a.shape != b.shape:
        raise RuntimeError("The shapes of the two tensors are inconsistent.")
      if b.all() == 0:
        raise RuntimeError("All elements of the divisor tensor are zero.")
      return array_api.divide(a, b)

    def gradient(self, out_grad, node):
      lhs, rhs = node.inputs
      return out_grad / rhs, out_grad * lhs / rhs / rhs * (-1)


• DivScalar：张量逐元素除标量，如 $v_2=v_1/a$，同样需要判断除数是否为 0。numpy 的 divide 函数会自动判别除数的类型，其实在除以标量时，实际上是将标量广播（broadcast）为复制为与被除张量相应维度的矩阵进行逐元素的除法。导函数为

  $$ \frac{\partial \ell}{\partial v_1}=\frac{\partial\ell}{\partial v_2}\cdot\frac{\partial v_2}{\partial v_1}=\text{out_grad}\cdot\frac{1}{a} $$

  class DivScalar(TensorOp):
    def __init__(self, scalar):
      self.scalar = scalar

    def compute(self, a):
      if self.scalar == 0:
        raise RuntimeError("The divisor is zero.")
      return array_api.divide(a, self.scalar)
    def gradient(self, out_grad, node):
      return out_grad / self.scalar


• MatMul：矩阵乘法 $AB$，numpy 在其中的矩阵乘法函数中已经考虑了两个矩阵的形状的约束。

  对于该函数的导数，假设 $v_3 = v_1 * v_2$，即 lhs 为 $v_1$，rhs 为 $v_2$，那么

  $$ \frac{\partial \ell}{\partial v_1}=\frac{\partial \ell}{\partial v_3}\cdot\frac{\partial v_3}{\partial v_1} = \text{out_grad}\cdot v_2^T $$ $$ \frac{\partial \ell}{\partial v_2}=\frac{\partial \ell}{\partial v_3}\cdot\frac{\partial v_3}{\partial v_2} = \text{out_grad}\cdot v_1^T $$

  这里需要考虑形状，假设 $v_3\in\mathbb{R}^{p\times q}, v_1\in\mathbb{R}^{p\times s}, v_2\in\mathbb{R}^{s\times q}$，out_grad 的形状与 $v_3$ 一致，即 $\mathbb{R}^{p\times q}$，则 $\frac{\partial \ell}{\partial v_1}=v_2^T\in\mathbb{R}^{q\times s}$，$\frac{\partial \ell}{\partial v_2}=v_1^T\in\mathbb{R}^{s\times p}$，则 dlhs=matmul(out_grad, rhs.T) 形状为 $\mathbb{R}^{q\times s}$ ，drhs=matmul(lhs.T, outgrad) 形状为 $\mathbb{R}^{s\times p}$，此时符合导数与原函数的维度相同。

  需要注意的是，上述没有考虑在前向传播的过程中使用广播机制，dlhs 的维度可能会比 lhs 的维度多一些，为了使维度统一，需要对这些多余的维度进行求和。例如假设 dlhs.shape = (4, 3, 2)，而 lhs.shape = (3, 2)，那么广播机制在最左侧（通过计算动态得知加入的维度位置）加入了一个维度，需要通过 reduce（实际使用下面的 summation）来减少维度使得维度统一。

  class MatMul(TensorOp):
    def compute(self, a, b):
      return array_api.matmul(a, b)

    def gradient(self, out_grad, node):
      lhs, rhs = node.inputs
      dlhs = array_api.matmul(out_grad, rhs.T)
      drhs = array_api.matmul(lhs.T, out_grad)

      if dlhs.shape != lhs.shape:
        dlhs = summation(dlhs, tuple(range(len(dlhs.shape) - len(lhs.shape))))
      if drhs.shape != rhs.shape:
        drhs = summation(drhs, tuple(range(len(drhs.shape) - len(rhs.shape))))
      assert (dlhs.shape == lhs.shape)
      assert (drhs.shape == rhs.shape)
      return dlhs, drhs


  其中 tuple(range(len(dlhs.shape) - len(lhs.shape))) 动态确定需要求和的维度索引，适用于各种形状的广播情况。例如上面的例子，len(dlhs.shape) - len(lhs.shape) = 1，则 range(1) 为 [0]，tuple 为 (0, )，表示聚合 dlhs 最左侧的维度。通过这样的计算，可以动态获取聚合的轴，从而使得形状对齐。

• Summation：计算给定轴的和，其中 axes 有多种情况。

  1. axes 为单个整数，即按指定轴求和（0（默认值） 为列，1 为行）；
  2. axes 为元组，如 axes=(0,1)，则沿指定的多个轴求和，在矩阵中此时为求矩阵所有元素的和；
  3. axes 为 None，即求矩阵的所有元素的和

  对于 summation 的导函数，假设输入张量为 $v_i=\mathbb{R}^{n_1\times n_2\times\cdots\times n_k}$，其中对某些维度 axes 进行求和，即 $v_{i+1}=\text{summation}(v_i, \text{axes})$，当 $\text{axes}={d_1,d_2,\cdots,d_m}$时，输出张量的形状应为 $(n_1,n_2,\cdots,n_k)\setminus(n_{d_1},n_{d_2},\cdots,n_{d_m})$，即

  $$ v_{i+1} = \sum_{d_1,d_2,\cdots,d_m}v_i[\cdots,d_1,d_2,\cdots,d_m,\cdots] $$

  其中 $d_1,d_2,\cdots,d_m$ 为被求和维度的索引。导函数的目标为求得 $\frac{\partial \ell}{\partial v_i}$，$v_{i+1}$ 的形状一定在某些轴（$d_1,\cdots,d_m$）处少于 $v_i$，先进行一步形式化推导

  $$ \frac{\partial\ell}{\partial v_i}=\frac{\partial \ell}{\partial v_{i+1}}\cdot\frac{\partial v_{i+1}}{\partial v_i}=\text{out_grad}\cdot\frac{\partial v_{i+1}}{\partial v_i} $$

  此时的关键在于如何求出 $\frac{\partial v_{i+1}}{\partial v_i}$，由于过于抽象，此处以一个具体的例子进行操作，后续推广

  $$ v_i = \begin{bmatrix}x_{11}&x_{12}&x_{13}\\x_{21}&x_{22}&x_{23}\end{bmatrix}\in\mathbb{R}^{2\times3}, v_{i+1}=\text{summation}(v_i, \text{axes}=0) $$

  即按 $v_i$ 的列进行求和，$v_{i+1}$ 为一个 $1\times3$ 的向量，即 $v_{i+1}=[y_1,y_2,y_3]$，其中

  $$ y_1=x_{11}+x_{21}, y_2=x_{12}+x_{22}, y_3=x_{13}+x_{23} $$

  偏导数的形状与 $v_i$ 和 $v_{i+1}$ 均有关，即需要分别求 $y_1,y_2,y_3$ 对 $v_i$ 各元素的偏导数，即

  $$ \frac{\partial v_{i+1}}{\partial v_i}=\begin{bmatrix} \frac{\partial y_1}{\partial x_{11}} & \frac{\partial y_1}{\partial x_{12}} & \frac{\partial y_1}{\partial x_{13}} & \frac{\partial y_1}{\partial x_{21}} & \frac{\partial y_1}{\partial x_{22}} & \frac{\partial y_1}{\partial x_{23}} \\ \frac{\partial y_2}{\partial x_{11}} & \frac{\partial y_2}{\partial x_{12}} & \frac{\partial y_2}{\partial x_{13}} & \frac{\partial y_2}{\partial x_{21}} & \frac{\partial y_2}{\partial x_{22}} & \frac{\partial y_2}{\partial x_{23}} \\ \frac{\partial y_3}{\partial x_{11}} & \frac{\partial y_3}{\partial x_{12}} & \frac{\partial y_3}{\partial x_{13}} & \frac{\partial y_3}{\partial x_{21}} & \frac{\partial y_3}{\partial x_{22}} & \frac{\partial y_3}{\partial x_{23}} \end{bmatrix}=\begin{bmatrix} 1 & 0 & 0 & 1 & 0 & 0 \\ 0 & 1 & 0 & 0 & 1 & 0 \\ 0 & 0 & 1 & 0 & 0 & 1 \end{bmatrix}\in\mathbb{R}^{3\times 6} $$

  $\text{out_grad}$ 的维度与 $v_{i+1}$ 相同，为 $\mathbb{R}^{1\times3}$，观察 $\frac{\partial v_{i+1}}{\partial v_{i}}$，从分块矩阵的角度来看，是两个单位阵，即 $\frac{\partial v_{i+1}}{\partial v_i}=[I,I]$，因此需要将 $\text{out_grad}$ 广播至形状为 $\mathbb{R}^{2\times3}$，由此可知，求和运算符 summation 的导数为对 $\text{out_grad}$ 进行广播操作。

  class Summation(TensorOp):
    def __init__(self, axes: Optional[tuple] = None):
      self.axes = axes

    def compute(self, a):
      return array_api.sum(a, axes=self.axes)

    def gradient(self, out_grad, node):
      input_shape = node.inputs[0].shape
      shape = list(input_shape)
      if self.axes is not None:
        if isinstance(self.axes, int):
          shape[self.axes] = 1
        else:
          for index in self.axes:
            shape[index] = 1
      else:
        shape = [1 for _ in range(len(shape))]

      out_grad = array_api.reshape(out_grad, shape)
      return out_grad * array_api.ones(input_shape, dtype=array_api.float32)


  其中先根据 axes 的类型进行分类讨论，其中对于单个轴，直接设置 shape 中对应元素为 1，对于元组，需要进行遍历。当 axes 为 None 时，则将 shape 设置为全 1。获取输入节点 node 前馈后的形状（即 $v_{i+1}$ 的形状），先将 out_grad reshape 到该形状，之后再将 out_grad 广播至与 input node 相同的形状，即 $v_{i}$ 的形状，完成求导过程。

• BroadcastTo：广播机制，将一个较小形状的张量扩展到较大形状的张量。如假设

  $$X=\begin{bmatrix}x_1&x_2&x_3\end{bmatrix}\in\mathbb{R}^{1\times 3}$$

  而期望的形状为 $\mathbb{R}^{2\times 3}$，那么可以将其在 axes=0 的方向复制两次，广播为

  $$\tilde{X}=\begin{bmatrix}x_1&x_2&x_3\\x_1&x_2&x_3\end{bmatrix}$$

  又例如，X=[[x_1],[x_2],[x_3]] 形状为 (1,3,1)，将其形状广播为 (4,3,5)，那么将在 axes=0 上复制 4 次，在 axes=2 上复制 5 次，形成如下结果

  $$ \tilde{X} = \begin{bmatrix} \begin{bmatrix} x_{11} & x_{11} & x_{11} & x_{11} & x_{11} \\ x_{12} & x_{12} & x_{12} & x_{12} & x_{12} \\ x_{13} & x_{13} & x_{13} & x_{13} & x_{13} \end{bmatrix}, \begin{bmatrix} x_{11} & x_{11} & x_{11} & x_{11} & x_{11} \\ x_{12} & x_{12} & x_{12} & x_{12} & x_{12} \\ x_{13} & x_{13} & x_{13} & x_{13} & x_{13} \end{bmatrix}, \begin{bmatrix} x_{11} & x_{11} & x_{11} & x_{11} & x_{11} \\ x_{12} & x_{12} & x_{12} & x_{12} & x_{12} \\ x_{13} & x_{13} & x_{13} & x_{13} & x_{13} \end{bmatrix}, \begin{bmatrix} x_{11} & x_{11} & x_{11} & x_{11} & x_{11} \\ x_{12} & x_{12} & x_{12} & x_{12} & x_{12} \\ x_{13} & x_{13} & x_{13} & x_{13} & x_{13} \end{bmatrix} \end{bmatrix} $$

  将该过程抽象为 $v_2 = \text{broadcastTo}(v_1) = f(v_1)$，其中 $v_1$ 形状为 $(n_1,n_2,\cdots,n_k)$，$v_2$ 形状为 $(m_1,m_2,\cdots,m_s)$，这两个形状需满足下面情况才可进行广播

  1. 当两张量维度的数量不同时，需要在低维张量前面添加长度为 1 的维度，直到两张量维度数量相同，例如 $X$ 形状为 (3,1)，$Y$ 的形状为 (4,3,5)，那么需要将 $X$ 先扩展为 (1,3,1) 才可进行广播；
  2. 两个张量的维度应 $\forall i$ 使得 $n_i=m_i$ 或 $n_i=1$，才可进行广播，如 (4,2,5) 就无法广播为 (4,3,5)。

  即，在广播之前，应对 $v_2$ 和 $v_1$ 的形状进行调整，使得 $k=s$，并且 $\forall i$ 使得 $m_i=n_i$ 或 $n_i=1$，此时的广播过程可概括为：每当 $n_i=1$ 时，则对应维度上的值被复制 $m_i$ 次，否则 $n_i=m_i$ 应该成立。前馈函数中，本节无需考虑具体实现，使用 numpy 中对应函数即可。

  下面详细推导广播机制的导数，目标为求得 $\frac{\partial \ell}{\partial v_1}$，直观理解上，广播过程是对小形状张量的扩展，那么梯度传播时需要逆操作，需要对对应维度进行聚合，把它们对应于同一原始形状的梯度加起来。从数学推导角度

  $$ \frac{\partial \ell}{\partial v_1}=\frac{\partial\ell}{\partial v_2}\cdot\frac{\partial v_2}{\partial v_1}=\text{out_grad}\cdot\frac{\partial v_2}{\partial v_1},\quad \text{out_grad}\in\mathbb{R}^{m_1\times m_2\times\cdots\times m_k} $$

  $\frac{\partial v_2}{\partial v_1}$ 的形状与 $v_1$ 相同，因此在乘积时需要首先进行 summation 将形状聚合成与 $v_1$ 相同，此时再进行求导，形状相同时 $v_2=v_1$，所有元素的导数为 1，因此导数可以等价为对 out_grad 的对应维度进行聚合。

  class BroadcastTo(TensorOp):
    def __init__(self, shape):
      self.shape = shape

    def compute(self, a):
      return array_api.broadcast_to(a, self.shape)

    def gradient(self, out_grad, node):
      input_shape = node.inputs[0].shape
      output_shape = out_grad.shape
      grad = out_grad
      for i in range(len(output_shape)-len(input_shape)):
        grad = summation(grad, axes=0)
      for index, dim in enumerate(input_shape):
        if dim == 1:
          grad = summation(grad, axes=index)
      return reshape(grad, input_shape)


  第一个循环用于消去因为 $v_2$ 维度数量大于 $v_1$ 时的额外的维度，第二个循环则是由于在广播过程中，为 1 的维度会被广播，需要将其进行聚合恢复，最后将梯度重塑为 $v_1$ 的形状完成求导。

• Reshape：该函数较为简单，其实从上面的 broadcast 和 summation 两个函数可以发现，其实前馈和求导两个部分在这种对张量形状进行操作的运算符而言是对称的，广播的导数是聚合，而聚合的导数是广播。本运算符可以直接使用 numpy 中的 reshape 函数完成，而求导过程则是将 out_grad 恢复为 inputs 节点的形状。

  class Reshape(TensorOp):
    def __init__(self, shape):
      self.shape = shape

    def compute(self, a):
      return array_api.reshape(a, self.shape)

    def gradient(self, out_grad, node):
      input_shape = node.inputs[0].shape
      return array_api.reshape(out_grad, input_shape)


• Negate：本运算符十分简单，即 $v_2=-1*v_1$，导数为 $\text{out_grad} * (-1)$，不再赘述公式。

  class Negate(TensorOp):
    def compute(self, a):
      return array_api.negative(a)

    def gradient(self, out_grad, node):
      return out_grad * (-1)


• Transpose：转置操作 $v_2=v_1^T$，前馈运算需要考虑若未指定两个交换的轴，则默认为交换最后两个维度。求导运算则是对 out_grad 进行同样的转置运算从而恢复为输入节点的形状。

  class Transpose(TensorOp):
    def __init__(self, axes: Optional[tuple] = None):
      self.axes = axes

    def compute(self, a):
      self.temp = array_api.arange(a.dim)
      if self.axes is None:
        self.temp[-1], self.temp[-2] = self.temp[-2], self.temp[-1]
      else:
        self.temp[self.axes[0]], self.temp[self.axes[1]] = self.axes[1], self.axes[0]
      return array_api.transpose(a, self.temp)

    def gradient(self, out_grad, node):
      return transpose(out_grad, axes=self.axes)


• Log：对数函数，假设 $v_2=\log{v_1}$，则求导为

  $$ \frac{\partial\ell}{\partial v_1} = \frac{\partial \ell}{\partial v_2}\cdot\frac{\partial v_2}{\partial v_1}=\text{out_grad}\oslash v_1 $$

  class Log(TensorOp):
    def compute(self, a):
      return array_api.log(a)

    def gradient(self, out_grad, node):
      a = node.inputs[0]
      return divide(out_grad, a)


• Exp：指数函数，即 $v_2 = e^v_1$，指数函数的导数还是指数函数自身，不再赘述公式。

  class Exp(TensorOp):
    def compute(self, a):
      return array_api.exp(a)

    def gradient(self, out_grad, node):
      a = node.inputs[0]
      return multiply(out_grad, exp(a))


• EWisePow：逐元素乘方，即 $v_3=v_1^{v_2}$，其中 $v_2$ 的元素必须全是整数。前馈函数直接使用 numpy 中的接口即可。下面详细推导求导函数，下面的运算均为逐元素运算

  $$ \frac{\partial \ell}{\partial v_1} = \frac{\partial \ell}{\partial v_3}\cdot\frac{\partial v_3}{\partial v_1}=\text{out_grad}\circ v_2 \circ v_1^{v_2-1} $$ $$ \frac{\partial \ell}{\partial v_2} = \frac{\partial \ell}{\partial v_3}\cdot\frac{\partial v3}{\partial v_2}=\text{out_grad}\circ v_1^{v_2}\circ \ln{v_1}, \text{Where }v_1>0 $$

  在对 $v_2$ 求导时需要注意边缘情况即 $v_1$ 的小于等于 0 的元素，此时无意义。

  class EWisePow(TensorOp):
    def compute(self, a: NDArray, b: NDArray):
      return array_api.power(a, b)

    def gradient(self, out_grad, node):
      # a^b
      a, b = node.inputs
      if b.dtype.is_integer:
        raise TypeError("dtype should be int!")
      grad_a = out_grad * b * power(a, add(b, -1))
      grad_b = out_grad * power(a, b) * log(a)
      grad_b = array_api.where(a>0, grad_b, 0.0)
      return grad_a, grad_b



本节实现了基本的运算符中的前馈逻辑和求导逻辑，即 Question 1 和 Question 2，其中可能会存在一定的错误，如果您发现了请联系我！谢谢！
